内外ねじ変換ナットとは何ですか?またどのように機能しますか?

とは何ですか 内外ネジ変換ナット

内外ねじ変換ナットは、単一の本体に 2 つの異なるねじ山形状を備えた小さな円筒形の留め具です。外壁の雄ねじと、その穴を通る雌ねじです。 おねじを使用して、事前にタップまたはドリルで開けられた穴に取り付けられ、一度取り付けられると、めねじは、異なるサイズまたはねじ規格のボルト、スタッド、またはねじを受け入れます。 このコンポーネントは一般に、ねじアダプタ ナット、二ねじナット、またはねじレジューサ ナットとも呼ばれ、これらの用語はすべて、1 つの部品内で 2 つの異なるねじ仕様を橋渡しするという同じ基本機能を表します。

実際的には、この種のネジ付きアダプターを使用すると、新しい穴を加工したり周囲の構造を変更したりすることなく、ある留め具用に元々サイズ設定されていた穴に別の留め具を安全に受け入れることができます。これは、装置でメートル法とインチ法が混在したハードウェアを使用している場合、元の穴が磨耗または損傷している場合、または設計変更により既存の取り付けポイントに小さいまたは大きいボルトを取り付ける必要がある場合に特に便利です。変換ナットは結果として得られるねじ山を標準化するため、カスタム加工部品が必要となるアセンブリ間の互換性もサポートします。

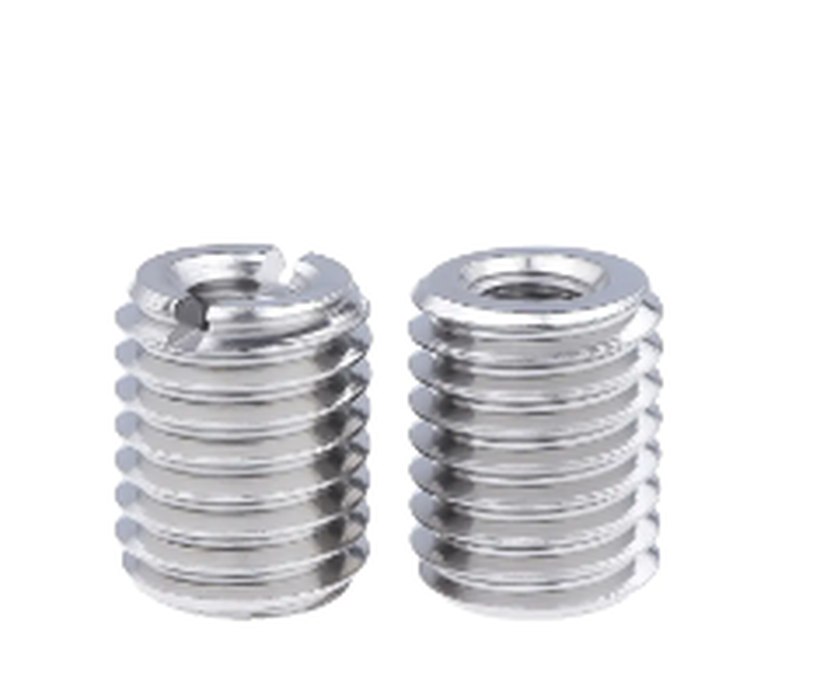

上の写真はステンレス製内外ねじ変換ナットを2種類の形状で製作したものです。左側の部品にはスロット付きの上部が含まれており、取り付け時に平刃ツールでナットを締めることができます。一方、右側の部品はプレーンボア上部を使用しており、通常は内部の六角レンチまたは専用の取り付けタップで締められます。どちらの部品も同じ基本構造を共有しています。つまり、ベースの穴に固定するための外面の螺旋状の雄ねじと、嵌合ファスナーを受け入れる穴の内側の別の雌ねじです。このタイプの変換ナットは炭素鋼、ステンレス鋼、または真鍮で製造されており、耐食性が優先される用途にはステンレス鋼が一般的に選択されます。

この一般的な設計の内外ねじ変換ナット、二条ナット、ねじアダプタは、機械の組み立て、自動車部品の取り付け、機器のメンテナンス、磨耗または損傷したねじ穴の一般的な修理など、穴にすでに存在するねじが取り付ける必要のある締結具と一致しない場合に広く適用されます。

内外ネジ変換ナットの仕組み

2 つのねじシステムが概念的に分離されていれば、ねじアダプタ ナットの動作原理は簡単です。の おねじが母材にかみ合う 事前にタップされた金属穴、ネジ付きボス、または嵌合固定具のいずれであっても、ナットが周囲の構造にどのように保持されるかを決定するのはこの外側のネジです。の 雌ねじが内側のファスナーと噛み合います この内側のねじは外側のねじとは独立して選択されます。これにより、部品は 2 つの異なるサイズまたは規格の間で変換できるようになります。取り付けから最終使用までの間、トルクはナット自体の本体を介して伝達されるため、壁の厚さと材料の選択は、アセンブリが耐えられる荷重に影響します。

取り付け中、雄ネジはベース穴に指定された深さまで打ち込まれ、その後、内側の穴が相手のボルトまたはネジを受け入れる準備が整います。以下の等角図は、おねじ本体、めねじ穴、全長、外径など、一般的な内外ねじ変換ナットの主な構造上の特徴を示しており、これらによって部品の指定方法と注文方法が決まります。

等角図が示すように、おねじとめねじは、同じ本体を共有しているにもかかわらず、機能的には分離されています。これが、すべての内外ねじ変換ナット、二ねじナット、およびねじ付きアダプタの背後にある中心的な設計思想です。全長と外径は、ナットが利用可能な穴の深さとボアのクリアランス内に物理的に適合するかどうかを決定するため、部品を指定するために最もよく使用される 2 つの寸法です。ドライブ機能は、スロットであろうと内部六角であろうと、部品の取り付け方法にのみ影響し、取り付け後の耐荷重動作には影響しません。内穴と外ネジの根元の間の壁の厚さは、取り付け担当者が注意すべきもう 1 つの要素です。これは、壁が薄いと、取り付け中に部品が安全に耐えられるトルクが低下するためです。この 2 スレッド構造を理解すると、メトリック ハードウェアとインペリアル ハードウェアの間で変換する際に、正しいサイズを選択しやすくなります。これについては、次のセクションで説明します。

ネジの種類と標準サイズの範囲

すべての内外ねじ変換ナットは、おねじ用とめねじ用の 2 つの別個のねじ寸法線で定義され、それぞれが独立してメートル法または統一インチ法に従うことができます。あ メートル法から帝国ネジへのアダプター ナット これは単に、おねじが 1 つのシステム (通常はメートル法) に従う一方、雌ねじがもう一方のシステム (一般に統一された粗目または統一された細目) に従う部分にすぎません。この柔軟性により、メートル法とインチ法の両方の装置を並行して保守する施設で二条ナットが役立つのです。

メートル法では、ねじは ISO 261 汎用規格によって記述され、呼び径とそれに関連する粗ピッチおよび細ピッチ シリーズが定義されています。インチベースのシステム内では、ASME B1.1 で定義されている ユニファイドコース (UNC) および ユニファイドファイン (UNF) シリーズが、北米の機械および自動車アプリケーション全体で最も広く参照されている名称です。 内外ねじ変換ナットは通常、メートル側で約 M3 から M30 までの公称範囲をカバーするように製造されます。 、統一された粗い指定と統一された細かい指定で同等の範囲が利用できるため、カスタム工具を使用せずに単一の製品ファミリーで幅広い穴サイズに対応できます。

ねじアダプター ナットのサプライヤーを指定する場合、またはカスタムねじレジューサー ナットをリクエストする場合は、一般に、単一のサイズ指定で両方のねじがカバーされると想定するのではなく、ピッチ シリーズとともに、おねじとめねじの両方の呼び線を個別に確認することをお勧めします。これにより、組み立て中の不一致が回避され、エンジニアリング チームと調達チームの調達プロセスが短縮されます。

材料のオプションと性能の比較

内外ねじ変換ナットは通常、炭素鋼、ステンレス鋼、真鍮の 3 つのベース材料で製造されており、これらの選択は一般に、用途に必要な強度、耐食性、および温度耐性のバランスによって決まります。 炭素鋼は強力な一般的な機械的性能を備えており、動作環境が乾燥していて制御されている標準的な機械の組み立てによく使用されます。 ステンレス鋼は、少量の強度を犠牲にして耐食性を大幅に向上させます。そのため、屋外機器、海洋に隣接した環境、または洗浄や湿気にさらされるコンポーネントにステンレス鋼ねじ変換ナットが指定されることがよくあります。真鍮は優れた機械加工性と有用な電気伝導性と熱伝導性を備えており、ピーク強度よりも耐かじり性と非磁性特性が重要視される電子機器のハウジングや精密機器によく選択されます。

以下のグラフは、一般的な 0 から 10 のスケールで 3 つの性能次元にわたるこれら 3 つの材料の相対比較を示しています。これらの値は例示であり、単一の実験室試験レポートの結果ではなく、広く認識されている材料特性の関係を反映することを目的としているため、正確な仕様ではなく、一般的な計画の参考として使用する必要があります。

グラフが示すように、炭素鋼とステンレス鋼は両方とも引張強度で高いスコアを示しており、これが、両方が耐荷重機械のジョイントとして一般的に選択される理由を説明しています。ステンレス鋼は耐食性において明らかな利点を示しており、湿気の多い環境や屋外環境でステンレス鋼のねじ変換ナットとして広く使用されているのと一致しています。真鍮は未加工の引張強さではわずかに劣りますが、ピーク耐荷重よりも機械加工性と非磁性挙動が重要な場合には実用的な選択肢として残ります。温度耐性も同様のパターンに従い、ステンレス鋼は一般に真鍮よりも広い範囲で機械的特性を維持します。これらの違いによって、1 つの材料が普遍的に優れているというわけではありません。正しい選択は、アセンブリの特定の機械的および環境的要求に材料を適合させるかどうかによって決まります。

耐荷重とねじのかかり具合の設計

ねじ山が剥がれたり抜けたりする前に、ねじアダプタナットが伝達できる荷重の量は、利用可能なねじ山のかみ合い長さ、つまりおねじがベース穴にどれだけ深く挿入されるかに密接に関係しています。 機械's Handbook などのリソースに広く文書化されているガイダンスを含む一般的なファスナー設計の参考資料では、係合長さが浅い深さから増加すると引抜き強度が急速に増加し、係合が公称直径の約 1.5 ～ 2 倍に達すると横ばいになることが示されています。 その点を超えると、穴の入口に最も近い外側のねじ山が不釣り合いな荷重を負担するため、深さを追加しても保持強度にはほとんど寄与しません。

実際の性能は母材の硬度、ねじの適合クラス、取り付け品質にも依存するため、この関係は各部品の固定数値ではなく一般的なエンジニアリング原則です。それでも、以下に示す傾向は、特にジョイントに繰り返し負荷がかかる機械用の頑丈な二条ナットの場合、特定の変換ナットを受け入れるためにどのくらいの深さのタップ穴をあけるべきかを決定する際に役立つ計画の参考になります。

曲線は、浅い係合と公称直径の約 1 倍の間で急激に上昇します。この領域が、使用可能な保持強度のほとんどが得られる領域です。直径の 1 倍から 2 倍の間では、曲線は上昇を続けますが、その速度は遅く、噛み合いの深さがさらに増加するにつれて利益が減少することがわかります。直径の約 2 倍を超えると傾向は平坦になり、穴の深さを追加してもほとんどの標準的な用途では実用的な利点がほとんどないことを示しています。このパターンは一般的なねじ機構と一致しており、最初のいくつかの係合ねじが、穴の奥のねじよりも軸方向荷重の大きなシェアを担っています。カスタムねじ減速ナット OEM 部品を指定するエンジニアにとって、この傾向は、過剰な穴の深さを持たずにバランスのとれた強度を実現するための合理的な一般目標として、直径 1.5 ～ 2 の範囲で嵌合長さを選択することをサポートします。

業界全体にわたる典型的なアプリケーション シナリオ

内外ねじ変換ナットおよび二条ナットは、幅広い産業環境で使用されており、以下の 4 つのカテゴリは、これらの産業用ねじ変換コンポーネントが最も頻繁に指定される一般的な分野を表しています。 自動車組立は依然として最大の応用分野の 1 つです 、さまざまな車両プラットフォーム間で共通のねじ規格が混合されているエンジン コンポーネント、トランスミッション ハウジング、シャーシ取り付けポイントをカバーします。一般的な機械も同様に、ネジアダプターナットが元の組み立てと、剥がれたり損傷した穴の現場修理の両方に使用されます。航空宇宙および鉄道用途では、より厳密な材料のトレーサビリティと一貫性が求められる傾向にありますが、油圧システムやその他の特殊機器が残りのシェアを補っています。

以下のグラフは、これらのアプリケーション カテゴリの一般的かつ例示的な内訳を示しています。これは、1 つの特定の市場調査から得られた数値ではなく、ねじファスナー分野全体で広く観察された使用パターンを反映することを目的としています。

この例示的な内訳では、自動車と一般機械を合わせて大部分のシェアを占めています。これは、両方の部門が高い組み立て量を兼ね備えており、同じ生産ライン上でメートル法とインチ法によるハードウェアを調整する必要性が頻繁にあるという事実と一致しています。航空宇宙および鉄道用途は、規模は小さいものの依然として重要なシェアを占めており、これらの業界では通常、関連するアセンブリの安全性が重要であるため、材料のトレーサビリティと文書化された品質管理をさらに重視しています。残りの部分は油圧およびその他の特殊機器であり、変換ナットはフィッティングポートを適合させたり、ポンプやマニホールドのねじ接続を修復したりするためによく使用されます。これらのセグメントの相対的なサイズは地域の産業構成に応じて変化する可能性があるため、読者はこのチャートを正確な市場測定ではなく、一般的な方向性として扱う必要があります。それでも、このパターンは、産業用スレッド変換コンポーネントが単一の狭い使用例ではなく、一度に複数のセクターにサービスを提供するように設計されている理由を理解するのに役立ちます。

材料と環境への適合性

特定のプロジェクトのために二条ナットのメーカーを調達する場合、特定の動作環境に適した材料を選択することが最も現実的な決定の 1 つです。 以下のヒートマップは、4 つの一般的な環境にわたる一般的な適合性をまとめたもので、濃い色の網掛けは、正式なテスト マトリックスではなく、十分に確立された材料特性に基づいた、より強い一般的な適合性を表しています。 この種の比較は、特定の環境でどの材料ファミリが最初に評価する価値があるかを強調するため、最終仕様が確定する前の初期の設計レビュー中に役立ちます。

炭素鋼は、通常、環境が乾燥して制御されている一般的な機械に強力に適合しますが、追加のめっきやコーティングを行わないと海洋または腐食環境では適合性が低下します。ステンレス鋼は、ほとんどの環境において高い適合性評価を維持しているため、屋外または洗浄エリアで使用される内外ねじ変換ナットの仕様にステンレス鋼が頻繁に登場します。真鍮は一般にエレクトロニクスや精密機器の分野に適しており、その非磁性の挙動と導電性は生の強度よりも価値があり、その耐食性は一般的な工業環境では炭素鋼とステンレス鋼の中間に位置します。これらのパターンは、独自のデータではなく、十分に文書化された材料科学に基づいており、環境固有のエンジニアリング レビューの代替ではなく、材料スクリーニングの出発点として意図されています。新しいプログラムのためにねじアダプター ナットのサプライヤーを評価するバイヤーは、詳細な機械データを要求する前に、候補材料の最終リストを作成するために、このような単純な適合マトリックスを使用することがよくあります。

インストールガイド

内外ねじ変換ナットを正しく取り付けることは、完成したジョイントのパフォーマンスに直接影響します。以下の一般的な手順は、スロット付きおよびスロットなしのバリエーションの一般的な慣行を反映しています。 ベース穴の準備は、サイズが小さかったり位置がずれていたりするパイロット穴は取り付け中に横ねじを引き起こす可能性があるため、最終的なパフォーマンスに最も影響を与える可能性が高い手順です。 手順は一般的な順序で示されていますが、特定の製品には、特殊な基材や高振動環境に関するサプライヤーからの追加のガイダンスが含まれている場合があります。

1. おねじのサイズはタップ穴に合わせて、めねじのサイズは取り付けるファスナーに合わせて、直径とピッチ系列を確認してください。
2. パイロット穴が清潔かどうかを検査し、完全なねじのかみ合いを妨げる可能性のある切りくず、油、または破片を取り除きます。
3. 振動や繰り返しの負荷サイクルを伴う場合は、硬化時間についてのコンパウンドメーカーの指示に従って、ネジロックコンパウンドを塗布してください。
4. 適切な工具（溝付き部品の場合はマイナスドライバー、溝のない部品の場合は六角レンチまたは取り付けタップ）を使用して、工具を穴の軸に合わせて変換ナットを穴に打ち込みます。
5. 設計で特定のスタンドオフが必要でない限り、ナットを指定の深さまで、通常は周囲の表面と同じ高さか、わずかに下に取り付けます。
6. 相手のボルト、スタッド、またはネジを取り付ける前に、雌ネジがきれいで損傷がないことを確認し、雌ネジのサイズと材質に適したトルク値で締め付けます。

穴の準備ステップをスキップすることは、取り付け上の問題の最も一般的な原因の 1 つです。穴に破片が残っていると、おねじが完全に固定されず、この記事で前述した有効なかみ合い長さが減少する可能性があるためです。繰り返し生産で使用するため、多くの組立チームは、変換ナット サイズごとに特定の駆動ツールとトルク設定を標準化しており、これにより組立ライン全体で一貫した結果を維持することができます。

ネジアダプターナットと標準単ネジナット

内外ネジ変換ナットと通常の単ネジナットを区別することは価値があります。2 つの部品は、一見すると同じように見えますが、異なる問題を解決するためです。 標準ナットは 1 つのねじサイズのみを持ち、一致する仕様のボルトを固定するように設計されていますが、変換ナット、ダブル ナット、またはねじレデューサー ナットは同じ本体上に 2 つの独立したねじ山コールアウトを持ちます。 以下の表は、2 つのパーツ タイプ間の主な機能の違いをまとめたものです。

実際に変換機能が必要な場合に標準ナットを指定しても、ねじの不一致の問題は解決されないため、この区別は調達時に最も重要です。ネジアダプターナットのサプライヤーから調達するエンジニアとバイヤーは、見積もりとサンプリング中の遅延を避けるために、両方のネジのコールアウトとともにデュアルネジ部品が必要であることを明確に述べる必要があります。

OEM および ODM のカスタマイズ機能

標準カタログ サイズを超えて、多くの調達チームは、内ねじと外ねじの非標準的な組み合わせ、変更された全長、または特定の表面仕上げを備えた、特定の図面に基づいて構築されたカスタムねじ減速ナット OEM 部品を必要としています。 この種のカスタム開発には通常、社内のツーリング機能、自動化された生産設備、および大量生産にわたって厳しい寸法公差を維持できる品質システムを備えたメーカーが必要です。 これは、物理的なハードウェア自体とともに文書化や部品のトレーサビリティが必要になることが多い自動車および航空宇宙プログラムに特に関係します。

生産規模と品質管理

標準化されたねじ接続コンポーネントの需要が自動車および一般機械の分野で拡大し続ける中、エンジニアリングサポートと自動生産能力を組み合わせたメーカーは、標準部品とカスタム部品の両方でますます信頼されています。数百台の工作機械と自動化された生産ラインを備えた施設は、通常、小規模なジョブショップよりも効率的にサンプル承認から量産生産に移行できます。これは、配送スケジュールが定義されている OEM プログラムにとって重要な考慮事項です。すべての生産バッチにわたる一貫したプロセス管理は、追跡可能で再現可能な部品品質を最終的にサポートするものであり、これは他の精密ファスナー サプライヤーと同様に二条ナット メーカーにとっても重要です。

東台金志金属製品有限公司について

Dongtai Jinzhize Metal Products Co., Ltd. は、自動車および航空宇宙分野向けのねじ接続製品に特化した専門製造施設です。 同社は主に、ヘリカル ワイヤー インサート、セルフタッピング インサート、キー ロッキング インサート、ネジ付きアダプター、オイル プラグ、および適合する取り付けタップやツールを製造しています。 、内外ネジ変換ナットおよび関連するネジ付きアダプターを、周辺製品としてではなく、コア製品範囲内に直接配置します。

2015 年に設立された同社は、数百台の工作機械と自動生産システムを備えた 10,000 平方メートルの所有製造工場で運営されています。長年の開発を通じて、同社は構造化された品質管理システムと包括的なアフターサービスメカニズムに支えられた、設計、開発、生産の専門家からなる経験豊富なチームを構築してきました。 2024年には年間生産額1億5,300万人民元を目指し、大規模かつ安定した供給能力を維持しています。 長期間にわたる生産期間にわたって一貫した量を必要とするお客様に最適です。

同社の製品は、乗用車と商用車のエンジンとトランスミッションをはじめ、航空宇宙産業や鉄道車両製造など、自動車産業全体で広く利用されています。この最終市場の広がりにより、自動車および航空宇宙産業の顧客は通常、購入する物理部品と一緒に文書を要求するため、同社はさまざまな製品ラインにわたって一貫した追跡可能な生産記録を維持する必要があります。

関連するねじ接続製品

同社は内外ねじ変換ナットのほか、高強度・高弾性の冷間圧延ステンレス鋼線をひし形断面に巻いた精密埋め込みファスナーであるヘリカルワイヤーインサートも製造している。これらのインサートは、あらかじめタップされた穴にねじ込まれて、耐久性と耐摩耗性の標準雌ねじを形成します。主に、アルミニウム、マグネシウム合金、プラスチック、木材などの強度の低い母材に使用したり、鋳鉄や鋼部品の損傷したねじ山を修復したりするために使用されます。セルフタッピング インサート、キー ロッキング インサート、オイル プラグと併せて、これらの製品ラインにより、同社は自動車、航空宇宙、船舶、精密機械、エレクトロニクスのアプリケーションに携わる顧客の幅広いねじ接続要件をサポートできます。
