炭素鋼 3 穴ねじインサート

炭素鋼 3 穴インサートは、3 つの位置決め穴を備えた炭素鋼ねじ付きインサートです。標準の穴のないインサートと比較して、穴が均等に分散されているため、取り付け時に母材が局部的に変形して母材に埋め込まれ、より強力な回転防止ロックが形成されます。高品質の炭素鋼で作られ、アルミニウムやプラスチックなどの柔らかい素材に高強度の回転防止雌ねじを形成し、緩みやずれを効果的に防ぎます。また、振動下での産業用組み立てにコスト効率の高いソリューションを提供し、補強機能と回転防止機能の両方を提供します。

PREV：No previous article 次へ：ステンレス鋼 3 穴ねじインサート

製品の特徴

回り止め3穴構造：位置決め穴を等間隔に配置することで母材との連動性を高め、耐ねじれ性を高め、ゆるみやズレを防止します。
高炭素鋼材：機械的強度と耐衝撃性に優れ、高負荷接続に適しています。
オプションのコーティング保護: 亜鉛、カラー亜鉛、およびその他のコーティングをサポートし、用途のニーズに基づいて耐食性を向上させます。
効率的で簡単な取り付け: 追加の回転防止アクセサリなしで、専用ツールを使用して取り付けおよび位置決めできるため、シンプルで効率的なプロセスが保証されます。

用途

一般産業機器：工作機械、印刷機器などの屋内機械のねじ部補強。
板金処理: エンクロージャ、キャビネット、板金構造のねじ接続。
頑丈な家具の組み立て: 産業用ラックや重量のあるオフィス家具のねじ山補強。
自動車部品製造: 自動車シャーシおよび内装部品のねじ接続。
建設機械部品：小型建設機械の構造部品のねじ締め。

製品仕様

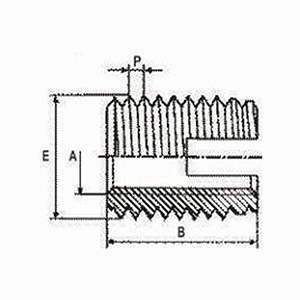

307/308 タイプ (3 穴タイプ) セルフタッピンねじスリーブ。 308 は 307 の強化バージョンで、どちらも長さのみです。この製品には3つのセルフタッピング円形溝があり、組み立てが簡単で、高強度のネジ山があり、耐衝撃性があります。適用対象:アルミニウム合金、鋳鉄、軟鋼。

307/308タイプ（3穴タイプ）		307 タイプ	308 タイプ	外ネジ	参考穴あけ直径		最小穴あけ深さ
主題システム	英語システム	長さ	長さ		アルミニウム合金	鋳鉄	307タイプ	308タイプ
M3-0.5	U#4-40	4	6	M5-0.6	4.6-4.7	4.7-4.8	6	8
M4-0.7	U#8-32	6	8	M6.5-0.8	6.0-6.1	6.1-6.2	8	10
M5-0.8	U#10-24	7	10	M8-1.0	7.4-7.5	7.6-7.7	9	13
M6-1.0	U1/4-20	8	12	M10-1.25	9.3-9.4	9.5-9.6	10	15
M8-1.25	U5/16-18	9	14	M12-1.5	11.1～11.3	11.3-11.5	11	17
M10-1.5	U3/8-16	10	18	M14-1.5	13.1～13.3	13.3-13.5	13	22
M12-1.75	U7/16-14	12	22	M16-1.75	15.0～16.2	15.3-15.5	15	26
M14-2.0	U1/2-13	14	24	M18-2.0	17.0～17.2	17.3-17.5	17	28
M16-2.0	U5/8-11	14	24	M20-2.0	19.0～19.2	19.3-19.5	17	28
