ホーム / 製品 / セルフタッピングねじインサート / ステンレス鋼セルフタッピングねじインサート
ステンレス鋼のセルフタッピングねじインサートは、ねじ接続を強化するように設計されたファスナーです。標準インサートと異なりステンレス製のため、耐食性、防錆性に優れています。湿気の多い環境や高塩分の環境でも安定した性能を維持します。
これらのインサートは、母材に直接切り込むセルフタッピングねじを備えており、事前にタップ穴を設ける必要がありません。取り付けは簡単かつ効率的で、ネジ山が剥がれたり損傷しやすいアルミニウムやプラスチックなどの柔らかい素材に最適です。これらは、幅広いアセンブリ用途でねじ山を補強するための信頼できるソリューションを提供します。
材質特性: 304 または 316 ステンレス鋼製で、酸、アルカリ、腐食に対する耐性を備えています。屋外、海洋、化学環境に適しており、長期間使用しても形状と強度を維持します。
セルフタッピング取り付け: 内蔵の切削ネジが特徴で、事前のタッピングや接着剤は必要ありません。標準工具を使用してベース素材に素早く取り付けることができるため、組み立て時間と人件費が削減されます。
ねじ山補強: 柔らかい材料に埋め込むと高強度の雌ねじが形成され、耐荷重性と耐衝撃性が向上し、ねじ山が剥がれたり緩んだりするのを防ぎます。
幅広い互換性: 複数の標準ねじサイズをサポートします。損傷したネジ山を修復したり、新しいコンポーネントに事前に取り付けたりできるため、機械、電子、自動車、その他の産業用途に適しています。
温度耐性: -40°C ～ 600°C の温度範囲で確実に動作し、高温および低温の両方の条件下での締結要件を満たします。
工業製造: 機械ハウジングと板金部品のねじ山を強化して、全体的な構造の安定性を高めます。
電子および電気: 通信デバイスおよび機器のプラスチックまたはアルミニウムのハウジングにネジを事前に取り付けて、確実な接続を確保します。
自動車産業: 自動車の内装およびシャーシコンポーネントのねじ山修理および補強。車両走行中の振動や衝撃に対処します。
屋外施設: 耐用年数を延ばすために、手すり、太陽光発電サポート、その他の屋外金属構造物に耐食性のねじ接続を提供します。

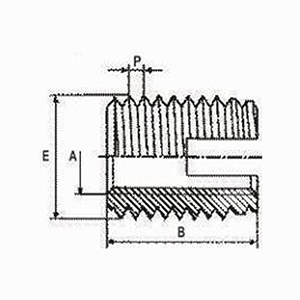

| 302(溝付きタイプ) | 長さ | 外ネジ | 参考穴あけ直径 | 最小掘削深さ | ||||||||||||||||||||||||||||||||||
| 主題システム | 英語システム | プラスチック | アルミニウム合金 | カスティロン | ||||||||||||||||||||||||||||||||||
| M2-0.4 | 6 | M4.5-0.5 | 4.0-4.1 | 4.1-4.2 | 4.2-4.3 | 8 | ||||||||||||||||||||||||||||||||
| M2.5-0.45 | U#2-56 | 6 | M4.5-0.5 | 4.0-4.1 | 4.1-4.2 | 4.2-4.3 | 8 | |||||||||||||||||||||||||||||||
| M3-0.5 | U#4-40 | 6 | M5-0.5 | 4.5-4.6 | 4.6-4.7 | 4.7-4.8 | 8 | |||||||||||||||||||||||||||||||
| M4-0.7 | U#8-32 | 8 | M6.5-0.75 | 5.8-5.9 | 6.0-6.1 | 6.1-6.2 | 10 | |||||||||||||||||||||||||||||||
| M5-0.8 | U#10-24 | 10 | M8-1.0 | 7.1-7.2 | 7.3-7.5 | 7.5-7.6 | 13 | |||||||||||||||||||||||||||||||
| M6a-1.0 | 12 | M9-1.0 | 8.1-8.2 | 8.3-8.5 | 8.5-8.6 | 15 | ||||||||||||||||||||||||||||||||
| M6-1.0 | U/14-20 | 14 | M10-1.5 | 9.0-9.2 | 9.2-9.3 | 9.3-9.4 | 17 | |||||||||||||||||||||||||||||||
| M8-1.25 | U5/16-18 | 15 | M12-1.5 | 10.6-10.8 | 11-11.2 | 11.2-11.4 | 18 | |||||||||||||||||||||||||||||||
| M10-1.5 | U3/8-16 | 18 | M14-1.5 | 12.6-12.8 | 13.0～13.3 | 13.2-13.4 | 22 | |||||||||||||||||||||||||||||||
| M12-175 | U7/16-14 | 22 | M16-1.5 | 14.6-14.8 | 15.0～15.3 | 15.2-15.4 | 26 | |||||||||||||||||||||||||||||||
| M14-2.0 | U1/2-13 | 24 | M18-1.5 | 16.6-16.8 | 17.0～17.3 | 17.2-17.5 | 28 | |||||||||||||||||||||||||||||||
| M16-2.0 | U5/8-11 | 22 | M20-1.5 | 18.6-18.8 | 19.0～19.3 | 19.2-19.5 | 27 | |||||||||||||||||||||||||||||||
| M18-2.5 | 24 | M22-1.5 | 20.6-20.8 | 21.0～21.3 | 21.2-21.5 | 29 | ||||||||||||||||||||||||||||||||
| M20-2.5 | 27 | M26-1.5 | 24.6-24.8 | 25.0～25.3 | 25.2-25.2 | 32 | ||||||||||||||||||||||||||||||||
炭素鋼セルフタッピングねじインサートは高強度炭素鋼で作られており、機械的堅牢性とコスト効率を実現します。腐食要件が低い屋内または乾燥した環境に適しており、ねじ山補強のための経済的なソリューションを提供します。これらのインサートは事前のタッピングを必要とせず、アルミニウムやプラスチックなどの柔らかい材料に直接切断できます。取り付けが簡単で、ねじ山の剥がれや外れを防止し、幅広い組み立て用途に高強度でコスト効率の高いオプションを提供します。
炭素鋼製内外ねじ変換ナットは炭素鋼から製造されています。このアダプターは強度とコスト効率のバランスが取れており、大量生産の産業用途に最適です。一体化された雄ねじと雌ねじにより、異なるねじ規格間での安定した接続が可能となり、機械や装置の製造における一般的な移行コンポーネントとなります。

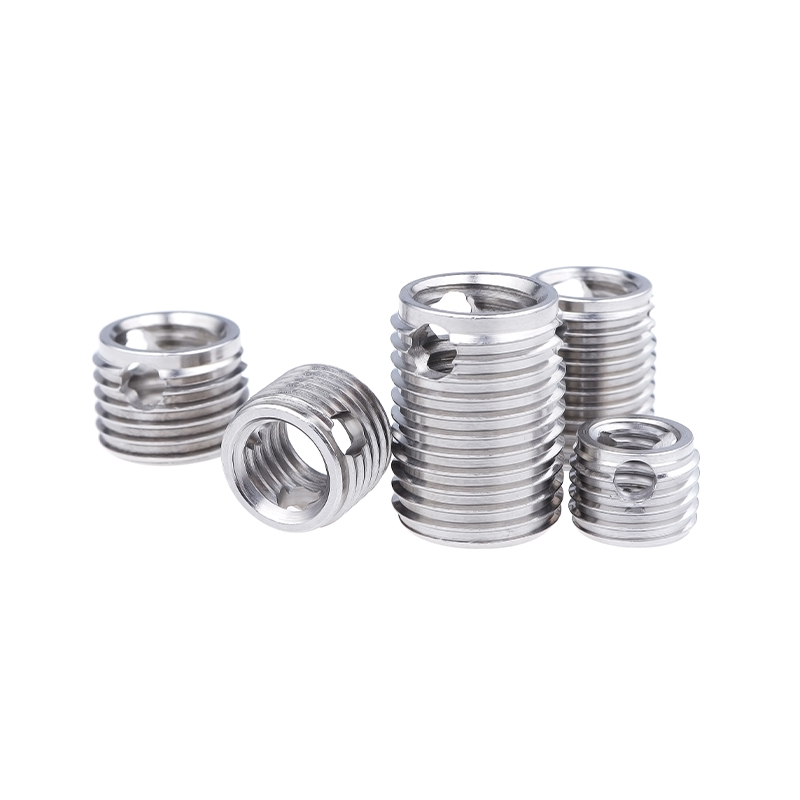

ステンレス鋼製 3 穴インサートは、3 つの均等に配置された位置決め穴を備えたねじ付きインサートです。専用の取付工具を使用して位置決め穴を母材に押し込み、機械的にロックすることで高強度のゆるみ止めを実現します。ステンレス鋼製のこのインサートは優れた耐食性を備え、さまざまな内ねじおよび外ねじの仕様に適合し、頻繁な振動、高湿度、または腐食条件のある用途で広く使用されています。これは、低強度材料のねじ接続の信頼性と耐久性を向上させるための重要なコンポーネン...
炭素鋼 3 穴インサートは、3 つの位置決め穴を備えた炭素鋼ねじ付きインサートです。標準の穴のないインサートと比較して、穴が均等に分散されているため、取り付け時に母材が局部的に変形して母材に埋め込まれ、より強力な回転防止ロックが形成されます。高品質の炭素鋼で作られ、アルミニウムやプラスチックなどの柔らかい素材に高強度の回転防止雌ねじを形成し、緩みやずれを効果的に防ぎます。また、振動下での産業用組み立てにコスト効率の高いソリューションを提供し、補強機能...
優れた耐圧性と良好な耐食性を備えています。液体の漏れや浸入を防ぐシール部品として、自動車、機械、産業用途に広く使用されています。シンプルな構造と簡単な取り付けにより、炭素鋼オイルプラグはさまざまな産業用途に理想的な選択肢です。
A 3穴ねじ込みインサート 外壁の周囲に 3 つの放射状の穴を備えた円筒形の金属インサートで、プラスチック部品に直接成形またはプレスできるように設計されており、成形中に溶融または軟化したプラスチックが穴に流れ込み、回転と引き抜きの両方に対してインサートを所定の位置にロックします。この設計は、外径、穴の配置、雌ねじの寸法を定義する DIN 3 穴インサート仕様に基づいて標準化されているため、異なる製造バッチのインサートの寸法の一貫性が保たれ、アセンブリ内で交換可能です。このインサートは、炭素鋼の 3 穴ねじインサートとステンレス鋼の 3 穴ねじ...
続きを読むA ヘリカルコイルインサート 事前にタップされた穴の内側に精密なコイル状のダイヤモンド断面ワイヤーライナーを形成することで機能し、柔らかいまたは損傷した基材に元のファスナーの強度に匹敵する硬くて標準化された雌ねじを与えます。この単一のメカニズムが、ワイヤスレッド修復インサートとしても知られるヘリカルコイルインサートが、アルミニウム、マグネシウム、プラスチック、木材の剥がれたねじ山を修復したり、鋳鉄や鋼製部品のねじ山を破損する前に補強したりするための標準ソリューションとなっている理由です。コイルは高強度、高弾性の冷間圧延ステンレス鋼ワイヤから製...
続きを読むアン 内外ネジ変換ナット は、1 つの穴に雌ねじ、外側プロファイルに雄ねじを備えた六角または丸胴のファスナーで、1 つのねじサイズまたはタイプのコンポーネントを、異なるねじサイズまたはタイプの嵌合部品に機械的に結合できます。これは、自動車、航空宇宙、精密機械のアセンブリにおけるねじ山の不一致の解決策を研究しているエンジニアにとっての直接の答えです。ハウジングを再加工したり、アセンブリ全体のファスナー ファミリを交換したりするのではなく、変換ナットは 2 つのねじ規格間の機械的なブリッジとして機能します。以下のセクションでは、このコンポーネントがどのように機能す...
