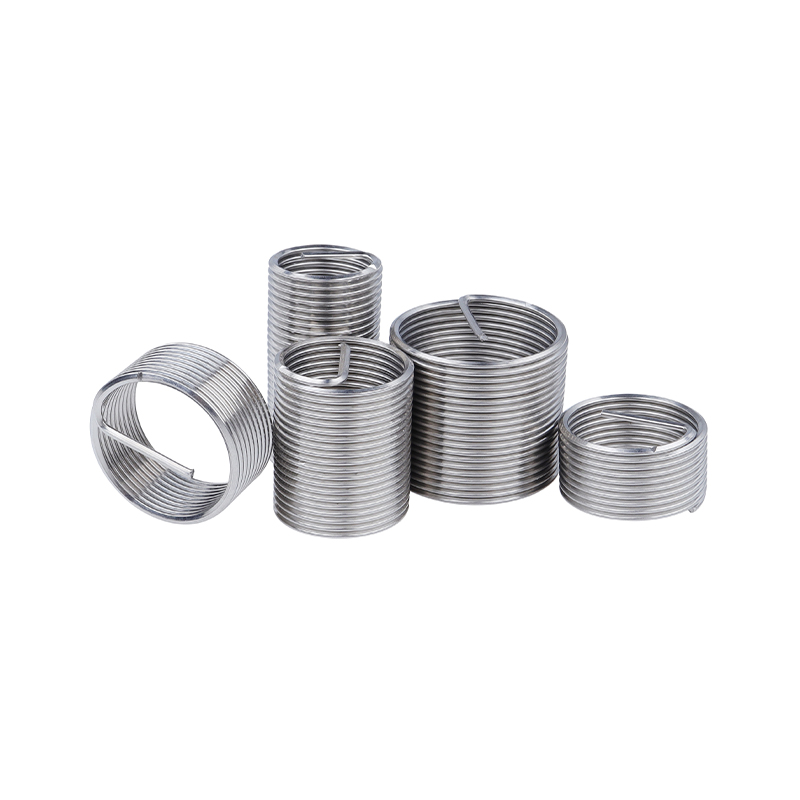

ファインピッチワイヤースレッドインサート

ファインピッチワイヤースレッドインサートは、ファインピッチねじデザインのワイヤースレッドインサートです。同じカテゴリの並目ワイヤスレッドインサートと比較して、ねじ山間隔が小さく、同じ呼び径内でより多くのかみ合い歯が得られます。これにより、荷重がより均等に分散され、ねじ接続の耐振性とシール性能が向上します。精密に巻かれたダイヤモンド形のステンレス鋼線で作られており、アルミニウムやプラスチックなどの柔らかい素材、または損傷したねじ穴に高精度の雌ねじを形成し、ねじ山剥離、摩耗、腐食などの問題に効果的に対処します。精密機器、油圧システム、および高い安定性とシール性能を必要とするその他の用途に、信頼性の高いねじ山補強ソリューションを提供します。

PREV：スクリューロックインサート次へ：次の記事はありません

製品の特徴

細目ねじ設計: ねじ山のピッチが小さく、噛み合い歯の数が多いため、粗いピッチのインサートと比較して、より均一な荷重分散と優れた振動およびゆるみ防止性能が保証されます。高周波振動条件に適しています。
精密ねじ山形成: ダイヤモンド形状のステンレス鋼線で作られ、高精度の雌ねじ山を形成し、同軸の位置合わせと組み立て精度を保証します。
耐摩耗性と耐腐食性: ステンレス鋼は優れた耐摩耗性と耐腐食性を備え、湿気、化学物質、その他の過酷な環境に適しており、ねじの寿命を延ばします。
ねじ山修復機能：母材を交換することなく、損傷した細ねじ穴を迅速に修復でき、設備のメンテナンスコストを大幅に削減します。
優れたシール性能: 細ネジ設計により接触面が大きくなり、接続シールが強化され、油圧、空気圧、その他の漏れに敏感な用途に適しています。

用途

精密機器: 医療機器や測定機器の重要なコンポーネントで高精度のねじ接続を実現し、安定した信頼性の高い動作を保証します。
油圧および空圧システム: 油圧バルブやシリンダーなどのコンポーネントのねじ山を強化し、シール性能を向上させ、媒体の漏れを防ぎます。
航空宇宙: 航空宇宙用途向けのアルミニウムベースの軽量コンポーネントの細ネジ接続を強化し、高信頼性の組み立て要件を満たします。
自動車製造: ギアボックスやエンジンなどの高振動部品に使用され、ねじ山振動耐性と緩み止め性能を強化します。

製品仕様

呼び径	ピッチプ	公称 xd	長さ		フレスタトミン	最大子宮径	ビット径Φ	ダイアンブロンボルムンベ・オフテット	ピッチプ	呼び長さMhmbercft外径					ドリル径Φ
			mm	フラップ数						xd	mm	W	分	最大
2	0.4	1d	2.00	2.9	2.6	2.8	2.1	2-56	0.435	1d	2.2	3.0	2.7	2.9	2.4
		1.5d	3.00	4.9						1.5d	3.3	5.25
		2次元	4.00	6.9						2次元	4.4	7.4
		2.5d	5.50	8.9						2.5d	5.5	9.6
2.5	0.45	1d	2.50	3.5	3.3	3.5	2.6	4-40	0.635	1d	2.9	2.8	3.66	4.04	3.1
		1.5d	3.75	5.9						1.5d	4.3	4.8
		2次元	5.00	8.1						2次元	5.8	6.8
		2.5d	6.25	10.5						2.5d	7.2	8.8
3	0.5	1d	3.00	3.9	3.8	4.0	3.1	6-32	0.794	1d	3.5	2.8	4.52	4.90	3.8
		1.5d	4.50	6.3						1.5d	5.3	4.8
		2次元	6.00	8.7						2次元	7.0	6.7
		2.5d	7.50	11.1						2.5d	8.3	8.7
4	0.7	1d	4.00	3.7	5.1	5.3	4.2	8-32	0.794	1d	4.2	3.5	5.20	5.56	4.4
		1.5d	6.00	6.1						1.5d	6.3	5.9
		2次元	8.00	8.4						2次元	8.3	8.3
		2.5d	10.00	10.9						2.5d	10.5	10.7
5	0.8	1d	5.00	4.3	6.4	6.6	5.2	10-32	0.794	1d	4.8	4.1	6.19	6.68	5.1
		1.5d	7.50	6.9						1.5d	7.2	6.8
		2次元	10.00	9.7						2次元	9.6	9.5
		2.5d	12.50	12.3						2.5d	12.1	12.1
6	1.	1d	6.00	4.2	7.6	7.9	6.3	1/4-20	1.270	1d	6.4	3.4	7.86	8.38	6.7
		1.5d	9.00	6.9						1.5d	9.5	5.7
		2次元	12.00	9.6						2次元	12.7	8.0
		2.5d	15.00	12.3						2.5d	15.9	10.3
8	1.25	1d	8.00	4.7	9.9	10.1	8.3	5/16～18	1.411	1d	7.9	4.0	9.64	10.16	8.4
		1.5d	12.00	7.4						1.5d	11.9	6.6
		2次元	16.00	10.6						2次元	15.9	9.3
		2.5d	20.00	13.5						2.5d	19.8	11.9
10	1.5	1d	10.00	5.0	12.1	12.5	10.4	3/8～16	1.588	1d	9.5	4.4	11.48	11.99	10
		1.5d	15.00	8.1						1.5d	14.3	7.2
		2次元	20.00	11.2						2次元	19.1	10.1
		2.5d	25.00	14.2						2.5d	23.8	12.9
12	1.75	1d	12.00	5.2	14.4	14.8	12.4	7/16～14	1.814	1d	11.1	4.5	13.36	13.99	11.6
		1.5d	18.00	8.4						1.5d	16.7	7.4
		2次元	24.00	11.7						2次元	22.2	10.3
		2.5d	30.00	14.7						2.5d	27.8	13.1
14	2	1d	14.00	5.6	16.8	17.2	14.5	1/2-13	1.954	1d	12.7	4.8	15.16	15.80	13.2
		1.5d	21.00	8.8						1.5d	19.1	7.9
		2次元	28.00	12.0						2次元	25.4	10.9
		2.5d	35.00	15.2						2.5d	31.8	13.9
16	2	1d	16.00	6.5	19.0.	19.4	16.5	5/8～11	2.309	1d	15.9	5.3	18.84	19.48	16.6
		1.5d	24.00	10.1						1.5d	23.8	8.3
		2次元	32.00	13.8						2次元	31.8	11.8
		2.5d	40.00	17.5						2.5d	39.7	15.0
20	2.5	1d	25.00	6.3	23.7	24.2	20.6	3/4～10	2.540	1d	19.1	5.9	22.36	23.00	19.7
		1.5d	30.00	10.0						1.5d	28.6	9.4
		2次元	40.00	13.7						2次元	38.1	13.0
		2.5d	50.00	17.4						2.5d	47.6	16.6
24	3	1d	24.00	6.2	28.6	29.1	24.8	7/8～9	2.822	1d	22.2	6.3	25.93	26.72	23
		1.5d	36.00	10.0						1.5d	33.3	10.0
		2次元	48.00	14.0						2次元	44.5	13.7
		2.5d	60.00	18.0						2.5d	55.6	17.4

に準拠

説明する

ねじスリーブの呼び径（ねじの呼び径）

ねじピッチ

スクリュースリーブの状態、FS スクリュースリーブの番号

中

FSねじ穴あけ用ディルビット径の選定

スクリュースリーブの状態、FSスクリュースリーブの外径

スクリュースリーブの呼び長さ

スクリュースリーブのディリング深さ

雌ネジ穴付きFSネジスリーブの取り付け有効ネジ長さ

取り付け時にFSネジシャンクを取り外さない場合の最大ネジ深さ

S ネジ取り付け穴の実際の有効長さ
